ट्रांसफार्मर का एक कदम क्या करता है?

आधुनिक शक्ति प्रणालियों में,स्टेप-अप ट्रांसफार्मरएक महत्वपूर्ण भूमिका निभाते हैं। यह एक पीछे के नायक की तरह है, चुपचाप कुशल संचरण और बिजली के उचित वितरण में योगदान देता है।

I. एक स्टेप-अप ट्रांसफार्मर क्या है

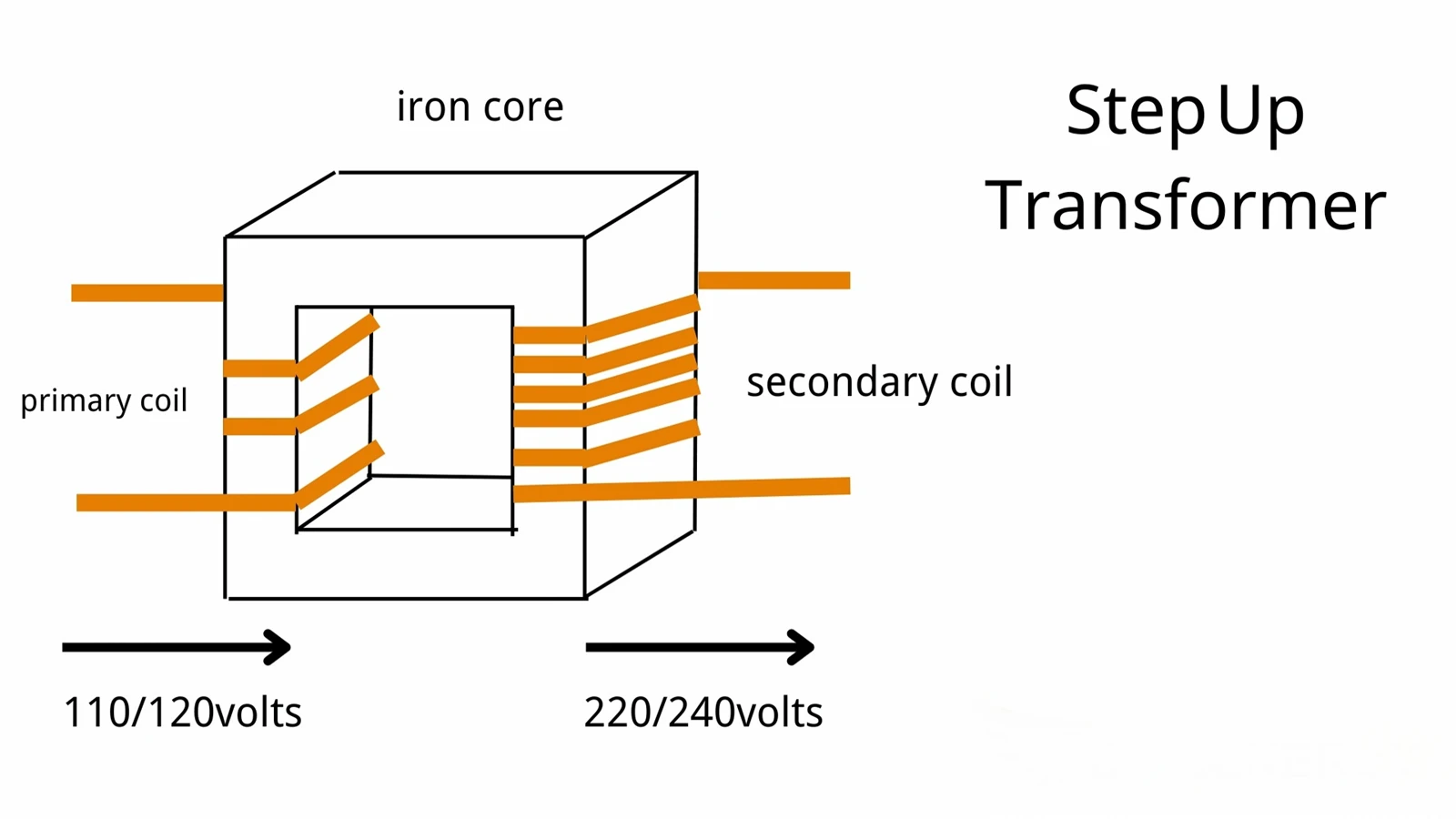

एक स्टेप-अप ट्रांसफार्मर एक विद्युत उपकरण है जो विद्युत चुम्बकीय प्रेरण के सिद्धांत पर काम करता है। इसका मुख्य कार्य कम वोल्टेज को उच्च वोल्टेज में बदलना है। यह आमतौर पर एक लोहे कोर, एक प्राथमिक घुमावदार और एक माध्यमिक घुमावदार होता है। जब एक वैकल्पिक वर्तमान प्राथमिक घुमावदार से होकर गुजरता है, तो लोहे के कोर में एक वैकल्पिक चुंबकीय क्षेत्र उत्पन्न होता है। यह वैकल्पिक चुंबकीय क्षेत्र एक ही समय में प्राथमिक घुमावदार और माध्यमिक घुमावदार से होकर गुजरता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, एक इलेक्ट्रोमोटिव बल माध्यमिक घुमावदार में प्रेरित होता है। चूंकि स्टेप-अप ट्रांसफार्मर के द्वितीयक घुमावदार की संख्या प्राथमिक घुमावदार के मोड़ की संख्या से अधिक है, इसलिए माध्यमिक घुमावदार द्वारा प्रेरित वोल्टेज प्राथमिक वाइंडिंग के इनपुट वोल्टेज से अधिक होगा, जिससे वोल्टेज वृद्धि प्राप्त होगी।

Ii। स्टेप-अप ट्रांसफार्मर के छह मुख्य मूल्य

1। वोल्टेज ऊर्जा स्तर संक्रमण: बिजली संचरण में एक भौतिक क्रांति

• वोल्टेज बढ़ाने वाला नियम

विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर, जनरेटर टर्मिनल वोल्टेज (10-35 kv) को ट्रांसमिशन स्तर (110-1000 kv) तक बढ़ाया जाता है। उदाहरण के लिए, थ्री गोरज हाइड्रोपावर स्टेशन 24 v 550kV कनवर्टर ट्रांसफार्मर के माध्यम से डीसी पावर में एसी पावर को परिवर्तित करता है, जिससे ट्रांसमिशन लॉस को 7% से 2.5% तक कम कर दिया जाता है।

• एडी करंट लॉस कंट्रोल

{{{0}}} का उपयोग। राज्य ग्रिड UHV परियोजना में, 1200MVA ट्रांसफार्मर का नो-लोड करंट केवल 0.15%है।

• इन्सुलेशन प्रौद्योगिकी में सफलता

450μM अल्ट्रा-क्लीन इन्सुलेशन पेपर और सिंथेटिक एस्टर ऑयल के उपयोग में 860 KV (IEEE C57.12। 00 मानक) के वोल्टेज का सामना करना पड़ता है और 1950kv के एक बिजली आवेग वोल्टेज का सामना कर सकते हैं।

2। लंबी दूरी के ट्रांसमिशन की आधारशिला: ऊर्जा हानि की भौतिक सीमा के माध्यम से तोड़ना

नोट: 100MW बिजली, परिवेश तापमान 40 डिग्री के संचरण के आधार पर गणना की गई

3। सिस्टम इंटरकनेक्शन हब: एक क्रॉस-क्षेत्रीय ऊर्जा धमनी का निर्माण

• आवृत्ति/वोल्टेज अनुकूलन

50Hz और 60Hz पावर ग्रिड को जोड़ते समय, चरण कोण अंतर मुआवजा तीन-घुमावदार ट्रांसफार्मर के माध्यम से प्राप्त किया जाता है। इस तकनीक का उपयोग जापान में होक्काइडो-होनशू क्रॉस-सी केबल प्रोजेक्ट में किया जाता है।

• अल्पराक्षित क्षमता विनियमन

± 800kV कनवर्टर ट्रांसफार्मर के शॉर्ट-सर्किट प्रतिबाधा को 18%-22%के लिए डिज़ाइन किया गया है, जो पावर ग्रिड विफलताओं के दौरान शॉर्ट-सर्किट करंट में सर्ज को प्रभावी ढंग से दबा सकता है।

• हार्मोनिक नियंत्रण

अंतर्निहित तीसरा हार्मोनिक फ़िल्टरिंग वाइंडिंग कुल हार्मोनिक विरूपण (THD) को 7.2% से 1.8% (IEEE 519 मानक) तक कम कर देता है।

4। नई ऊर्जा ग्रिड कनेक्शन की कुंजी: अक्षय ऊर्जा का "वोल्टेज अनुवादक"

• पवन ऊर्जा अभिगम समाधान

एक 2.5MW डबल-फेड विंड टरबाइन को 0 द्वारा बढ़ाया जाता है।

• फोटोवोल्टिक पावर स्टेशन कॉन्फ़िगरेशन

1500V DC सिस्टम + 3125 KVA संयुक्त ट्रांसफार्मर का उपयोग 100MW फोटोवोल्टिक पावर स्टेशन की ग्रिड-जुड़े उपकरण लागत को 12%तक कम कर देता है।

• ऊर्जा भंडारण तंत्र इंटरफ़ेस

Jiangsu में 1 0 0MW/200MWh एनर्जी स्टोरेज पावर स्टेशन में, एक द्विदिश बूस्ट ट्रांसफार्मर को 0.4kV बैटरी क्लस्टर और 35kV ग्रिड के बीच कुशल ऊर्जा बातचीत का एहसास होता है।

5। उपकरण सुरक्षा अवरोध: बिजली प्रणाली के अदृश्य सुरक्षा वाल्व

6। स्मार्ट ग्रिड कोर: डिजिटल युग में ऊर्जा राउटर

• ऑन-लोड वोल्टेज विनियमन क्रांति

IGBT मॉड्यूल से लैस इलेक्ट्रॉनिक ऑन-लोड टैप चेंजर (OLTC) 15ms के भीतर ± 10% वोल्टेज विनियमन को पूरा कर सकता है, जो पारंपरिक यांत्रिक प्रकार की तुलना में 50 गुना तेज है।

• डिजिटल ट्विन सिस्टम

ANSYS MAXWELL पर आधारित विद्युत चुम्बकीय क्षेत्र सिमुलेशन मॉडल ट्रांसफार्मर के इन्सुलेशन एजिंग वक्र की भविष्यवाणी कर सकता है 30- वर्ष जीवन के दौरान <3%की त्रुटि दर के साथ।

• एज इंटेलिजेंट डिसीजन मेकिंग

एकीकृत एआई चिप के साथ बुद्धिमान टर्मिनल वास्तविक समय में उतार -चढ़ाव का विश्लेषण करता है और {0 को प्राप्त करता है। Zhangjiakou अक्षय ऊर्जा प्रदर्शन क्षेत्र में 5% वोल्टेज गतिशील नियंत्रण सटीकता।

Iii। स्टेप-अप ट्रांसफार्मर की भविष्य की विकास प्रवृत्ति

विज्ञान और प्रौद्योगिकी की निरंतर उन्नति के साथ,स्टेप-अप ट्रांसफार्मरभी अनुकूलित और उन्नत किए जा रहे हैं। वर्तमान में, कई देश और क्षेत्र "स्मार्ट ग्रिड" के निर्माण को बढ़ावा दे रहे हैं, और स्मार्ट स्टेप-अप ट्रांसफार्मर, पावर सिस्टम के प्रमुख नोड्स के रूप में, अधिक कुशल और बुद्धिमान दिशा में भी विकसित हो रहे हैं। उदाहरण के लिए, कुछ स्मार्ट स्टेप-अप ट्रांसफॉर्मर उपकरण संचालन की स्थिति की वास्तविक समय की निगरानी द्वारा विभिन्न बिजली की जरूरतों के अनुकूल होने के लिए आउटपुट पावर और वोल्टेज को स्वचालित रूप से समायोजित करने में सक्षम हैं।

भविष्य में, आर्टिफिशियल इंटेलिजेंस और बिग डेटा जैसी प्रौद्योगिकियों के अनुप्रयोग के साथ, स्टेप-अप ट्रांसफार्मर के खुफिया स्तर में और सुधार किया जाएगा, इस प्रकार वैश्विक बिजली प्रणाली के बुद्धिमान प्रबंधन की नींव रखेंगे। इसी समय, हरित ऊर्जा के उदय के साथ, स्टेप-अप ट्रांसफार्मर भी नई ऊर्जा बिजली उत्पादन और ऊर्जा भंडारण प्रणालियों में अधिक महत्वपूर्ण भूमिका निभाएंगे।

निष्कर्ष

संक्षेप में, स्टेप-अप ट्रांसफार्मर आधुनिक बिजली प्रणालियों में एक अपूरणीय भूमिका निभाते हैं। वोल्टेज को बढ़ाकर, यह बिजली की हानि को कम करता है, ट्रांसमिशन दक्षता में सुधार करता है, विभिन्न भारों की जरूरतों को पूरा करता है, और पावर सिस्टम को स्थिर करता है। भविष्य में, प्रौद्योगिकी की निरंतर उन्नति के साथ, स्टेप-अप ट्रांसफार्मर वैश्विक ऊर्जा के कुशल संचरण और उचित वितरण में अधिक योगदान देगा।
