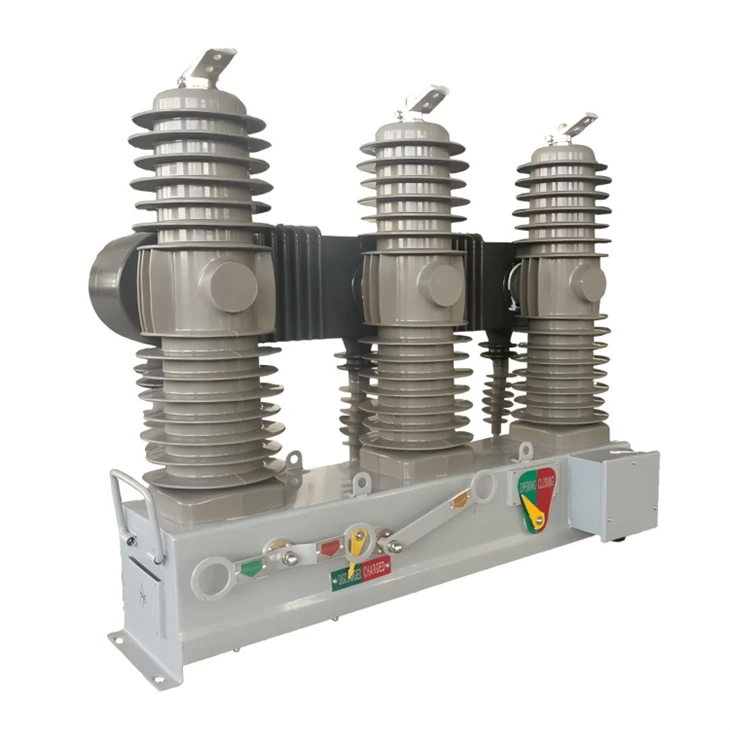

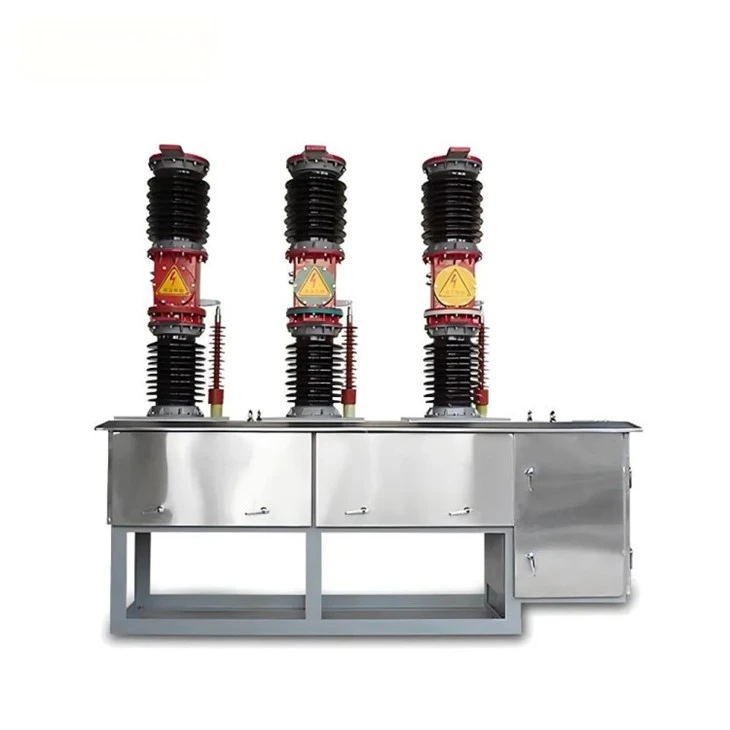

आउटडोर वैक्यूम सर्किट ब्रेकर

उन्नत वैक्यूम प्रौद्योगिकी के साथ आउटडोर पावर सुरक्षा को फिर से परिभाषित करना

सबसे कठोर वातावरण में अत्यधिक विश्वसनीयता के लिए इंजीनियर किया गया, यावेई इलेक्ट्रिक का आउटडोर वैक्यूम सर्किट ब्रेकर एक मजबूत, मौसम प्रतिरोधी डिजाइन के साथ हर्मेटिकली सीलबंद वैक्यूम रुकावट तकनीक को जोड़ता है। बाहरी स्थापनाओं की मांग के लिए निर्मित, हमारा वीसीबी महत्वपूर्ण मध्यम वोल्टेज नेटवर्क के लिए बेहतर सुरक्षा, न्यूनतम रखरखाव और बढ़ी हुई परिचालन सुरक्षा सुनिश्चित करता है।





आउटडोर वैक्यूम सर्किट ब्रेकर, जिसे आउटडोर वीसीबी के रूप में भी जाना जाता है, मध्यम वोल्टेज बिजली वितरण नेटवर्क के लिए एक महत्वपूर्ण सुरक्षा उपकरण है। यह विशेष रूप से उजागर प्रतिष्ठानों के लिए डिज़ाइन किए गए मौसमरोधी बाड़े के भीतर उन्नत वैक्यूम रुकावट प्रौद्योगिकी को एकीकृत करता है। ब्रेकर का मुख्य घटक वैक्यूम इंटरप्रेटर {{3} भली भांति बंद करके सील किया गया है, जो तेल या एसएफ 6 गैस पर निर्भरता के बिना बेहतर आर्क शमन क्षमता प्रदान करता है। इस बाड़े का निर्माण उच्च शक्ति गुणों वाली संक्षारण प्रतिरोधी सामग्री से किया गया है, जो धूल, नमी, यूवी विकिरण और अत्यधिक तापमान के खिलाफ उत्कृष्ट सुरक्षा सुनिश्चित करता है, सबसे अधिक मांग वाले बाहरी वातावरण में स्थिर आंतरिक उपकरण संचालन की गारंटी देता है।



यावेई के आउटडोर वीसीबी का डिज़ाइन दर्शन तेजी से दोष निवारण, न्यूनतम रखरखाव और बढ़ी हुई कार्मिक सुरक्षा प्राप्त करने पर केंद्रित है। फ़ैक्टरी में पूर्वनिर्मित और परीक्षणित असेंबलियों के माध्यम से, साइट पर स्थापना का समय नाटकीय रूप से कम हो जाता है, जिससे कुल परियोजना लागत कम हो जाती है। इसके अलावा, इसके कॉम्पैक्ट पदचिह्न और लचीले माउंटिंग विकल्प इसे उपयोगिता सबस्टेशनों, औद्योगिक परिसरों, नवीकरणीय ऊर्जा साइटों और सीमित स्थान वाले क्षेत्रों के लिए आदर्श बनाते हैं।



इसके अलावा, यावेई का आउटडोर वीसीबी उच्च स्तर की बुद्धिमत्ता और स्वचालन तत्परता प्रदान करता है। यह आधुनिक सुरक्षा रिले और एससीएडीए सिस्टम के साथ संगत संचार इंटरफेस से लैस है, जो दूरस्थ निगरानी, ​​दोष निदान और पूर्वानुमानित रखरखाव क्षमताओं को सक्षम बनाता है। यह बिजली आपूर्ति की विश्वसनीयता और परिचालन सुरक्षा को महत्वपूर्ण रूप से बढ़ाता है।



संक्षेप में कहें तो, यावेई आउटडोर वैक्यूम सर्किट ब्रेकर एक बिजली सुरक्षा समाधान का प्रतिनिधित्व करता है जो दक्षता, विश्वसनीयता, लचीलेपन और बुद्धिमत्ता को एकीकृत करता है। यह उत्तरोत्तर आधुनिक मध्यम वोल्टेज बिजली प्रणालियों का एक अनिवार्य घटक बनता जा रहा है।





नीचे यावेई आउटडोर वैक्यूम सर्किट ब्रेकरों के लिए मापदंडों की एक तालिका है। यह तालिका मानक मुख्य मापदंडों को रेखांकित करती है, लेकिन कृपया ध्यान दें कि विशिष्ट परियोजना आवश्यकताओं और डिज़ाइन कॉन्फ़िगरेशन के आधार पर वास्तविक विनिर्देश भिन्न हो सकते हैं। आपके एप्लिकेशन के अनुरूप विस्तृत मापदंडों के लिए, कृपया उत्पाद डेटा शीट देखें या हमारी तकनीकी टीम से संपर्क करें।



वर्ग	पैरामीटर	विनिर्देश	इकाई
विद्युत रेटिंग	रेटेड वोल्टेज	12, 17.5, 24, 36	के.वी
	रेटेड आवृत्ति	50/60	हर्ट्ज
	रेटेड सामान्य धारा	630, 1250, 1600, 2000, 2500	A
प्रदर्शन	रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट	20, 25, 31.5, 40	के.ए
	रेटेड बिजली आवेग का सामना	75, 125, 170	के.वी
	पावर फ्रीक्वेंसी झेलना (1 मिनट)	28, 38, 50, 70	के.वी
यांत्रिक	यांत्रिक जीवन	30,000 से अधिक या उसके बराबर	संचालन
	विद्युत जीवन (रेटेड धारा पर)	10,000 से अधिक या उसके बराबर	संचालन
	तापमान रेंज आपरेट करना	-40 से +55	डिग्री
पर्यावरण	सुरक्षा स्तर	आईपी54	-
	ऊंचाई रेटिंग	3,000 से कम या उसके बराबर (मानक)	m
	भूकंपीय प्रतिरोध	एमएसके स्केल पर 8	-
संचालन	बंद होने/खुलने का समय	60 से कम या उसके बराबर / 40 से कम या उसके बराबर	एमएस
	नियंत्रण वोल्टेज	डीसी 24-220वी/एसी 110-220वी	V



नोट: विशिष्ट वोल्टेज, करंट और पर्यावरणीय आवश्यकताओं को पूरा करने के लिए कस्टम कॉन्फ़िगरेशन उपलब्ध हैं। विकल्पों में उच्च ऊंचाई रेटिंग, संवर्धित संक्षारण सुरक्षा और विशेष नियंत्रण वोल्टेज शामिल हैं।




1. उन्नत वैक्यूम व्यवधान प्रौद्योगिकी:
यावेई के वीसीबी का हृदय स्थायी रूप से सील किया गया वैक्यूम इंटरप्टर है। यह तकनीक निर्वात वातावरण के भीतर तेजी से वर्तमान रुकावट (आमतौर पर 1-2 चक्र) सुनिश्चित करती है, जिससे बाहरी चाप चमक, आग और तेल या एसएफ 6 गैस से जुड़े पर्यावरणीय प्रदूषण का खतरा समाप्त हो जाता है। सीलबंद डिज़ाइन इसके लंबे जीवनचक्र के दौरान लगातार ढांकता हुआ ताकत की गारंटी देता है।

2. मजबूत पर्यावरणीय अनुकूलनशीलता:
सबसे कठिन परिस्थितियों के लिए इंजीनियर किए गए, वीसीबी में IP54{{2}रेटेड मौसम प्रतिरोधी आवरण है। उच्च {{3}शक्ति, संक्षारण प्रतिरोधी सामग्री से निर्मित, यूवी प्रतिरोधी कोटिंग के साथ, यह अत्यधिक तापमान (-40 डिग्री से +55 डिग्री), आर्द्रता, नमक स्प्रे और धूल का सामना करता है। गंभीर समुद्री या औद्योगिक वातावरण के लिए C5-M संक्षारण संरक्षण और एंटी-संघनन हीटर जैसे वैकल्पिक संवर्द्धन उपलब्ध हैं।

3. कॉम्पैक्ट फुटप्रिंट और लचीली माउंटिंग:
पारंपरिक भारी ब्रेकर प्रौद्योगिकियों की तुलना में, यावेई वीसीबी एक कॉम्पैक्ट डिज़ाइन प्रदान करता है जो विभिन्न इंस्टॉलेशन के लिए उपयुक्त है, जिसमें पोल ​​माउंटेड, प्लेटफ़ॉर्म माउंटेड या मौजूदा स्विचगियर लाइनों में एकीकरण शामिल है। इसका छोटा पदचिह्न अंतरिक्ष की कमी वाले सबस्टेशनों या शहरी नेटवर्क उन्नयन में विशेष रूप से फायदेमंद है।

4. न्यूनतम रखरखाव आवश्यकताएँ:
"फिट और भूल जाओ" विश्वसनीयता के लिए डिज़ाइन किया गया, सीलबंद वैक्यूम इंटरप्रेटर को शून्य रखरखाव की आवश्यकता होती है। ठोस-राज्य नियंत्रण का दावा है<1% failure rate over 10 years, and corrosion-resistant hardware extends service intervals. This significantly reduces lifetime operational costs and manual intervention.

5. इंटेलिजेंस और ऑटोमेशन तैयार:
आधुनिक यावेई वीसीबी स्मार्ट ग्रिड के लिए सुसज्जित हैं। वे IEC 61850, DNP3 और Modbus प्रोटोकॉल के साथ संगत संचार इंटरफेस पेश करते हैं, जो SCADA सिस्टम के साथ सहज एकीकरण को सक्षम करते हैं। यह दूरस्थ निगरानी, ​​संचालन, दोष निदान और पूर्वानुमानित रखरखाव की अनुमति देता है, जिससे ग्रिड की विश्वसनीयता और सुरक्षा में काफी वृद्धि होती है। वैकल्पिक स्मार्ट मॉनिटरिंग में आंशिक डिस्चार्ज सेंसर और कॉन्टैक्ट वियर इंडिकेशन शामिल हैं।

6. फैक्टरी प्रीफैब्रिकेशन और तीव्र तैनाती:
शिपमेंट से पहले हमारे कारखाने में प्रत्येक इकाई को पूरी तरह से इकट्ठा किया जाता है, तार से जोड़ा जाता है और कड़ाई से परीक्षण किया जाता है। यह प्रीफैब्रिकेशन दृष्टिकोण पारंपरिक समाधानों की तुलना में साइट पर इंस्टॉलेशन और कमीशनिंग समय को 70% तक कम करते हुए लगातार गुणवत्ता और प्रदर्शन सुनिश्चित करता है।

7. बेहतर सुरक्षा सुविधाएँ:
सुरक्षा सर्वोपरि है. गलत संचालन को रोकने के लिए डिज़ाइन में कई मैकेनिकल और इलेक्ट्रिकल इंटरलॉक शामिल हैं। वैकल्पिक दृश्य अलगाव बिंदु और एकीकृत अर्थिंग स्विच रखरखाव कर्मियों के लिए सत्यापन योग्य सुरक्षा प्रदान करते हैं। निर्वात कक्ष के भीतर पूर्ण चाप नियंत्रण बाहरी फ्लैशओवर जोखिमों को समाप्त करता है।

8. महत्वपूर्ण आर्थिक लाभ:
लंबी सेवा जीवन (30+ वर्ष), इंटरप्रेटर पर शून्य रखरखाव, कम स्थापना समय और उच्च विश्वसनीयता का संयोजन महत्वपूर्ण दीर्घकालिक आर्थिक लाभ में तब्दील हो जाता है। उपयोगिताओं और उद्योगों के लिए जो स्वामित्व की कुल लागत को अनुकूलित करना चाहते हैं, यावेई वीसीबी एक आदर्श विकल्प है।





1. उपयोगिता एवं ग्रिड नेटवर्क

• प्राथमिक वितरण सबस्टेशन (36kV तक): बाहरी वितरण नेटवर्क में फीडर और ट्रांसफार्मर के लिए विश्वसनीय सुरक्षा।
• ओवरहेड लाइन सुरक्षा: ओवरहेड फीडरों को अनुभागीय बनाने और उनकी सुरक्षा के लिए पोल पर लगाए गए इंस्टॉलेशन।
• ग्रिड इंटरकनेक्शन: ग्रिड से जुड़ने वाले वितरित पीढ़ी स्रोतों के लिए स्विचिंग और सुरक्षा।
• मोबाइल सबस्टेशन: आपातकालीन बहाली या अस्थायी बिजली प्रतिष्ठानों के लिए आदर्श कॉम्पैक्ट और मजबूत डिजाइन।

2. औद्योगिक एवं विनिर्माण

• प्लांट मुख्य सेवन सुरक्षा: बड़ी औद्योगिक सुविधाओं (2500ए तक) के लिए मुख्य बिजली आपूर्ति की सुरक्षा करना।
• बड़े मोटर नियंत्रण: पंपिंग, क्रशिंग या कन्वेयरिंग जैसी प्रक्रियाओं में उच्च -वोल्टेज मोटर्स (1000 एचपी से अधिक या उसके बराबर) के लिए स्विचिंग और सुरक्षा।
• खनन विद्युत वितरण: खनन स्थलों की कठोर परिस्थितियों के लिए उपयुक्त ऊबड़-खाबड़ निर्माण।
• प्रोसेस इंडस्ट्री क्रिटिकल सर्किट: रासायनिक, पेट्रोकेमिकल और धातु संयंत्रों में निरंतर प्रक्रियाओं के लिए अपटाइम सुनिश्चित करना।

3. नवीकरणीय ऊर्जा एकीकरण

• पवन फार्म संग्रह सबस्टेशन: कई पवन टर्बाइनों को आंतरिक संग्रह नेटवर्क और ग्रिड से जोड़ना।
• सौर पीवी संयंत्र: बड़े पैमाने पर सौर फार्मों में इन्वर्टर आउटपुट सर्किट और संग्रह लाइनों के लिए सुरक्षा।
• ऊर्जा भंडारण प्रणालियाँ: बैटरी ऊर्जा भंडारण प्रणालियों (बीईएसएस) के लिए ग्रिड इंटरफ़ेस सुरक्षा।
• बायोमास और जलविद्युत संयंत्र: छोटे से मध्यम आकार के नवीकरणीय उत्पादन के लिए स्विचिंग और सुरक्षा।

4. महत्वपूर्ण बुनियादी ढांचा

• रेलवे विद्युतीकरण सबस्टेशन: ट्रैक्शन सिस्टम के लिए विश्वसनीय बिजली आपूर्ति और सुरक्षा।
• हवाई अड्डे और बंदरगाह बिजली वितरण: महत्वपूर्ण कार्यों के लिए निर्बाध बिजली सुनिश्चित करना।
• जल उपचार संयंत्र: पंपों और उपचार उपकरणों को विद्युत दोषों से बचाना।
• सुरंग और ब्रिज लाइटिंग सर्किट: परिवहन बुनियादी ढांचे में आवश्यक सेवाओं को बनाए रखना।

5. वाणिज्यिक एवं संस्थागत

• अस्पताल और डेटा केंद्र: बैकअप पावर सिस्टम और मुख्य वितरण के लिए प्राथमिक सुरक्षा।
• यूनिवर्सिटी कैंपस नेटवर्क: कैंपस के लिए विश्वसनीय स्विचिंग{{0}चौड़े मध्यम वोल्टेज लूप।
• उच्च -राइज़ बिल्डिंग एमवी वितरण: भवन परिसरों के भीतर प्राथमिक सबस्टेशनों के लिए उपयुक्त कॉम्पैक्ट डिज़ाइन।





हम अपनी परिवहन आवश्यकताओं के लिए शंघाई बंदरगाह और निंगबो बंदरगाह का उपयोग करते हुए समुद्री और भूमि परिवहन दोनों का समर्थन करते हैं। बड़े पैमाने पर उत्पादन से पहले, हम सावधानीपूर्वक नमूने तैयार करते हैं और शिपमेंट से पहले उत्पाद की गुणवत्ता सुनिश्चित करने के लिए सख्त अंतिम निरीक्षण करते हैं। हम आपकी ब्रांड छवि से मेल खाने के लिए उत्पाद में आपके अद्वितीय लोगो को शामिल करके OEM/ODM सेवाओं में विशेषज्ञ हैं।



हमारे पास आपके विनिर्देशों, रेखाचित्रों और मापदंडों के आधार पर अपेक्षाओं से अधिक अनुकूलित परियोजनाएं प्रदान करने के लिए एक अनुभवी तकनीकी टीम है। हम ऑर्डर की मात्रा के मामले में लचीले हैं, कम से कम केवल 1 पीस के साथ, और 12{3}}महीने की बिक्री-पश्चात सेवा योजना का वादा करते हैं।



हमारे साथ काम करना हर कदम पर आपकी संतुष्टि को प्राथमिकता देते हुए त्वरित प्रतिक्रिया, अद्वितीय सेवा और एक सहज अनुभव की गारंटी देता है।







जियांग्सू यावेई कंप्लीट इलेक्ट्रिक कंपनी लिमिटेड आपकी आवश्यकताओं के अनुरूप कुशल और विश्वसनीय समाधान तैयार करते हुए, बिजली नवाचार में सबसे आगे है। उत्कृष्टता के प्रति हमारी प्रतिबद्धता में अटूट, प्रत्येक उत्पाद को स्थायित्व, रखरखाव में आसानी और स्केलेबिलिटी को ध्यान में रखते हुए सावधानीपूर्वक डिजाइन किया गया है। हम गर्व से आपको हमारे अभूतपूर्व आउटडोर वैक्यूम सर्किट ब्रेकरों का अनुभव करने और बिजली सुरक्षा के भविष्य की झलक देखने के लिए यात्रा पर निकलने के लिए आमंत्रित करते हैं।



यदि आपका कोई प्रश्न या आवश्यकता हो तो हमसे संपर्क करने में संकोच न करें। हमारी समर्पित टीम आपसे जुड़ने और आपकी सफलता में योगदान देने के लिए उत्सुक है, यह सुनिश्चित करते हुए कि प्रत्येक इंटरैक्शन हमारी अद्वितीय सेवा और समर्थन का प्रमाण है। आइए हम सब मिलकर एक उज्जवल, अधिक ऊर्जा कुशल भविष्य की ओर आगे बढ़ें।
